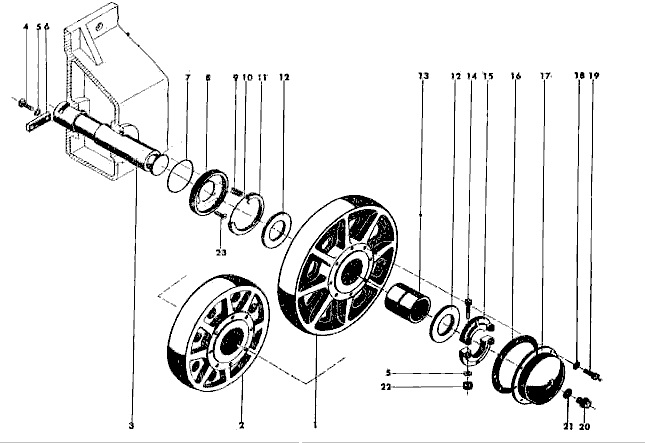

Колесо опорное





3519.05.02.100 для ЭКГ-10

Номер	Наименование	№ чертежа	Вес, кг
	Колесо опорное	3519.05.02.200
1	Колесо опорное	3519.05.02.201	1223
2	Колесо опорное	3519.05.02.101	883
3	Ось опорного колеса	3519.05.02.082	350
4	Болт М24-8gх60.56	206011061
5	Шайба 24 65Г	210020151
6	Шпонка	3519.05.02.016	3,6
7	Кольцо (резина)	3519.05.02.046
8	Кольцо	3536.05.02.100	883
9	Пружина СШП-3-II	3519.05.02.044
10	Кольцо (резина)
11	385-400-85-2-2	109.00025
12	Кольцо (чугун)	3536.05.02.003	4,45
13	Шайба (бронза)	3536.05.02.008	11,6
14	Втулка (бронза)	3519.05.02.202	33
15	Болт М24-6gх100.48	206011121
16	Полухомут	3519.05.02.058	10
17	Прокладка (картон)	3519.05.02.021
18	Крышка	3519.05.02.064	43
19	Шайба 16 65Г	210020111
20	Болт М16-6gх50.48	206010701
21	Пробка G1 1/4	1.3125.016
22	Прокладка 42 (паронит)	1.2773.016
23	Гайка М24-6Н.5	207020141
24	Винт В1М10-8gх25.48	212010761







Заказать Колесо опорное 3519.05.02.100 вы можете по телефону +7 (351) 619-60-25
